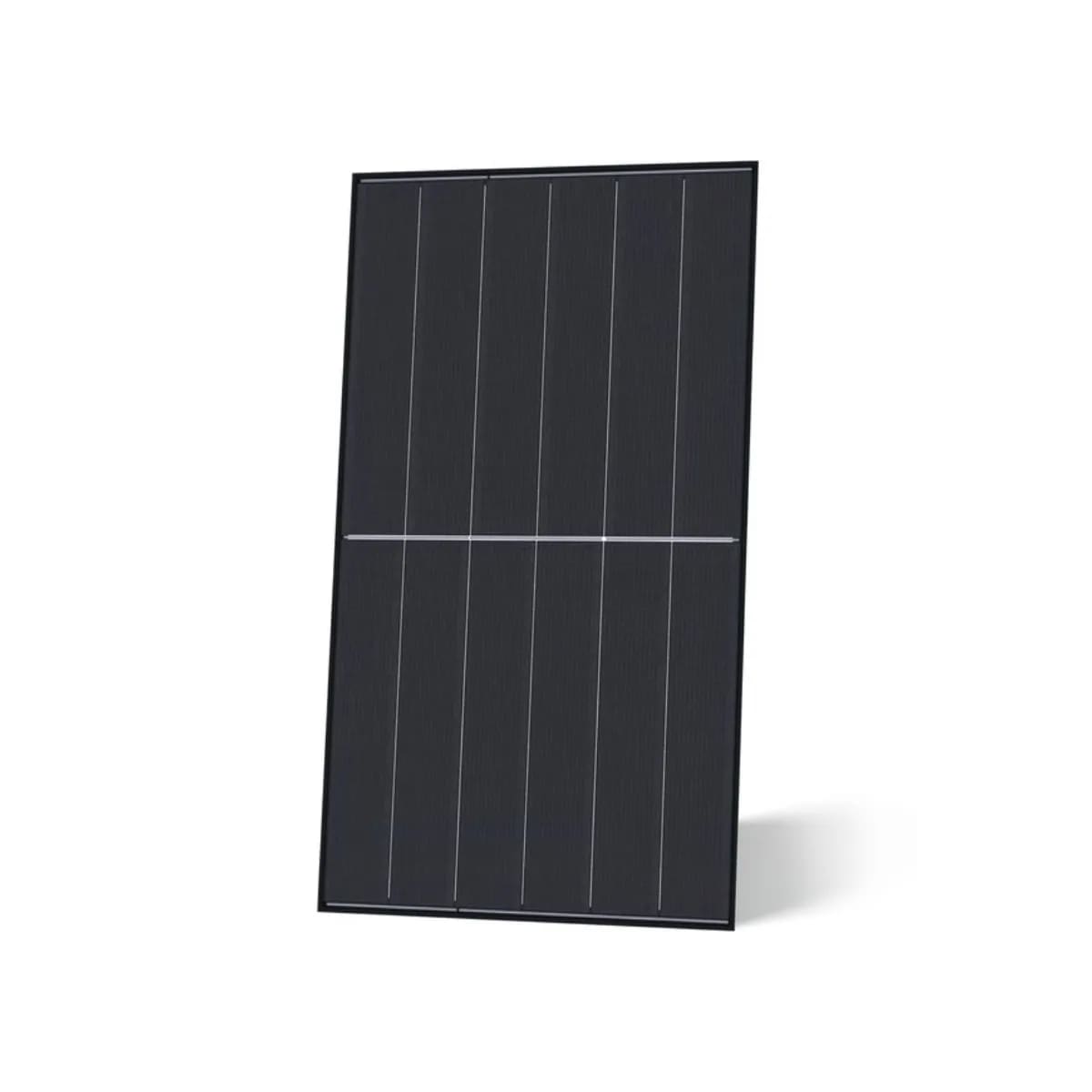

Jinko JKM465N-48QL6-BDV

Das Jinko JKM465N‑48QL6‑BDV ist ein bifaziales Glas‑Glas‑Solarmodul der Tiger‑Neo‑Serie auf N‑Type‑TOPCon‑Basis mit hoher Leistungsdichte im kompakten 48‑Zell‑Format. Die Nennleistung von 465 Wp bei einem Modulwirkungsgrad von 23,27 % ermöglicht hohe Generatorleistungen auf begrenzter Fläche und unterstützt wirtschaftliche Anlagenauslegungen im gewerblichen und projektorientierten Umfeld. Die elektrische und mechanische Auslegung ist auf moderne Stringsysteme mit 1.500‑V‑DC‑Architektur abgestimmt.

TechnologieDie Modultechnologie basiert auf monokristallinen N‑Type‑TOPCon‑Zellen im Quarter‑Cell‑Design. Diese Zellarchitektur reduziert interne Verluste, verbessert das Schwachlichtverhalten und senkt die Degradationsrate im Vergleich zu klassischen P‑Type‑Technologien. Die positive Leistungstoleranz stellt sicher, dass die Modulleistung im Betrieb mindestens dem Nennwert entspricht.

Zell‑ und Modulkern

N‑Type‑TOPCon‑Zellen mit geringer LID‑ und LeTID‑Neigung für stabile Langzeiterträge

Modulwirkungsgrad von 23,27 % für hohe spezifische Leistung bei begrenzter Fläche

Leistungstoleranz 0 / +3 % zur Absicherung der String‑ und Ertragsplanung

KonnektivitätDie elektrische Anbindung erfolgt über vorkonfektionierte DC‑Leitungen mit EVO2A‑Steckverbindern, ausgelegt für hohe Ströme und dauerhafte Außenanwendungen. Der Steckertyp ist in professionellen PV‑Installationen etabliert und unterstützt eine schnelle, fehlersichere Stringbildung ohne zusätzliche Adapter.

DC‑Anschluss

EVO2A‑Steckverbinder für verriegelte, berührungsgeschützte DC‑Verbindungen

Kompabilität mit gängigen String‑Wechselrichtern und DC‑BOS‑Komponenten

MontagekonzeptMit Abmessungen von 1.762 × 1.134 × 30 mm und einem stabilen Rahmenprofil ist das Modul für marktübliche Dach‑ und Freiflächen‑Montagesysteme geeignet. Die zulässige maximale Flächenlast von 4,0 kPa erlaubt den Einsatz in Regionen mit erhöhten Wind‑ und Schneelasten und erleichtert die statische Planung.

Mechanische Integration

30‑mm‑Rahmenprofil für kompatible Mittel‑ und Endklemmen

Auslegung für hohe mechanische Belastungen im Außenbetrieb

KompatibilitätDas Modul ist für den Einsatz in 1.500‑V‑DC‑Systemen konzipiert und lässt sich in Standard‑Stringdesigns integrieren. Elektrische Kenndaten, Steckverbindersystem und Modulabmessungen unterstützen eine problemlose Kombination mit gängigen Wechselrichtern, Montagesystemen und Generatoranschlusskästen.

Systemeinbindung

Geeignet für moderne String‑Wechselrichterarchitekturen

Kompatibel mit etablierten BOS‑ und Montagesystemstandards

QualitätDie Modulauslegung erfüllt die Anforderungen der IEC‑Normen 61215 und 61730 und deckt damit sowohl Leistungsbeständigkeit als auch elektrische Sicherheit ab. Das beidseitige Glas mit Anti‑Reflective‑Coating reduziert optische Verluste und schützt die Zellmatrix dauerhaft vor Umwelteinflüssen wie Feuchtigkeit und UV‑Belastung.

Qualitätsabsicherung

Zertifizierung nach IEC 61215 für geprüfte Lebensdauer unter Umweltbelastung

IEC 61730 für elektrische und brandschutzrelevante Sicherheit

ARC‑beschichtetes Glas zur Ertragsstabilisierung bei hohen Einstrahlwinkeln

GarantieFür das Modul gilt eine Produktgarantie von 15 Jahren auf Material‑ und Verarbeitungsqualität. Ergänzend wird eine lineare Leistungsgarantie über 30 Jahre gewährt, mit einer maximalen Leistungsdegradation von etwa 1 % im ersten Betriebsjahr und einer geringen jährlichen Folgedegradation. Diese Garantieparameter unterstützen eine langfristig kalkulierbare Energieerzeugung und sind insbesondere für Projektfinanzierungen und Betriebskostenmodelle relevant.

Garantierahmen

15 Jahre Produktgarantie auf Modulaufbau und Materialien

30 Jahre lineare Leistungsgarantie mit definierter Degradationskurve
