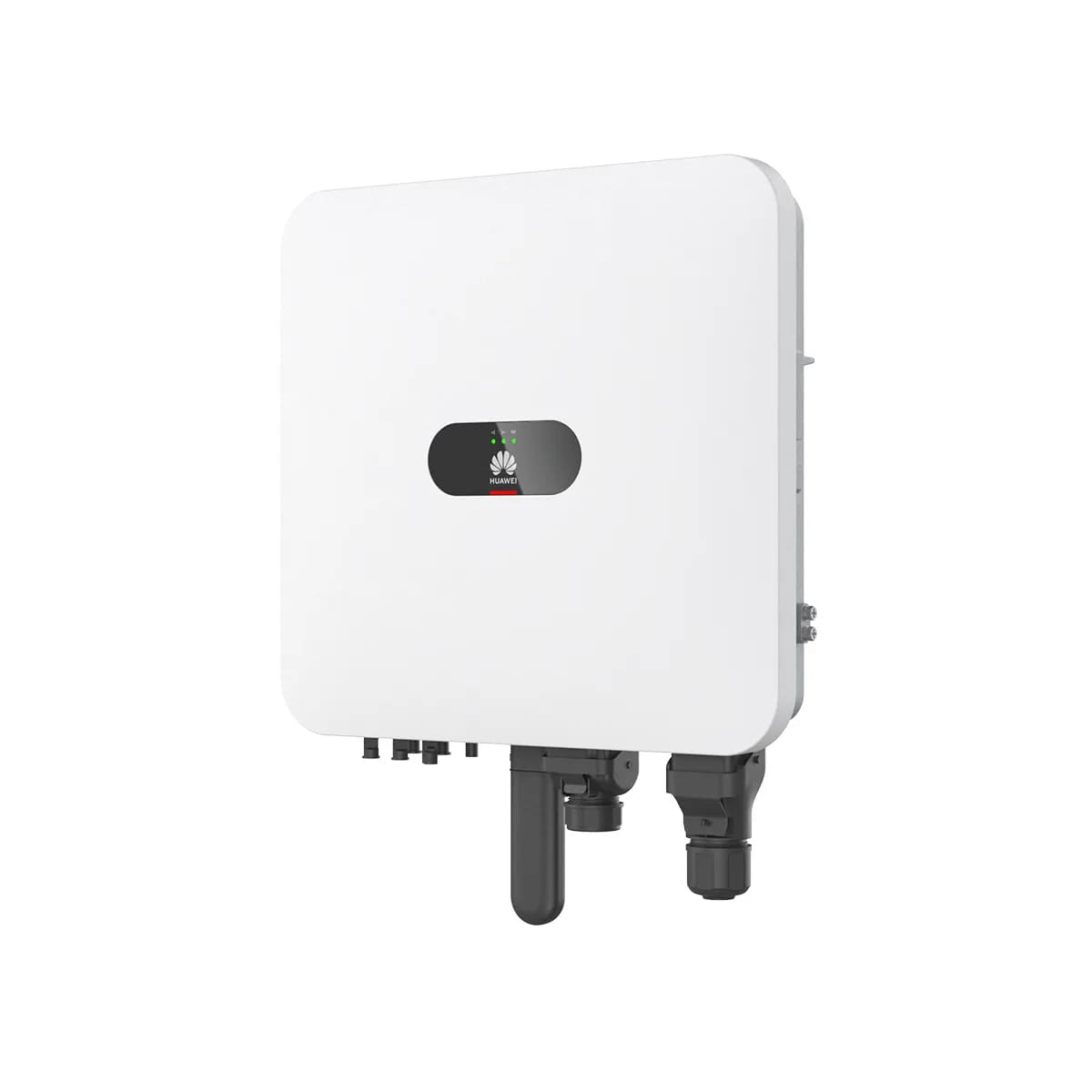

Huawei SUN2000-6K-MAP0

Der Huawei SUN2000-6K-MAP0 ist ein dreiphasiger Hybridwechselrichter für PV-Anlagen im Leistungsbereich von ca. 6 kVA mit Fokus auf Eigenverbrauchsoptimierung und Speicherintegration. Zwei unabhängige MPP-Tracker erlauben eine flexible Stringauslegung, auch bei unterschiedlichen Ausrichtungen oder Teilverschattung. Mit einer maximalen DC-Eingangsspannung von 1.100 V und einem weiten MPP-Arbeitsbereich ab 160 V eignet sich das Gerät für moderne Hochvolt-PV-Layouts. Die integrierte AFCI‑Lichtbogenerkennung sowie DC- und AC‑Überspannungsschutz (Typ II) unterstützen ein hohes Sicherheitsniveau. Der Wechselrichter ist für den Betrieb mit Huawei Hochvolt-Batteriesystemen der LUNA2000‑Serie ausgelegt und kann mit optionalen Komponenten zu einer dreiphasigen Backup‑Lösung erweitert werden. Das kompakte, IP66‑geschützte Gehäuse ermöglicht den Einsatz im Innen‑ und Außenbereich.

TechnologieDer SUN2000‑6K‑MAP0 basiert auf einer trafolosen Hybrid‑Topologie mit asymmetrischer dreiphasiger Leistungsabgabe. Die maximale Ausgangsscheinleistung von 6,6 kVA erlaubt eine kurzzeitige Überdimensionierung gegenüber der Nennleistung von 6 kW. Zwei MPP‑Tracker mit jeweils einem Stringeingang unterstützen unterschiedliche Modulfelder effizient. Der maximale Wirkungsgrad von 98,6 % und ein europäischer Wirkungsgrad von 97,7 % reduzieren Umwandlungsverluste im Jahresbetrieb. Die integrierte Batterie‑DC‑Schnittstelle arbeitet im Hochvoltbereich von 600–980 V und ermöglicht Ladeleistungen bis 12 kW sowie Entladeleistungen bis 6,6 kW, was für dynamische Lastprofile relevant ist.

Elektrische Kernmerkmale

Maximale PV‑Eingangsleistung 11 kWp ermöglicht moderate Generatorüberbelegung zur Ertragssteigerung.

MPPT‑Spannungsbereich 160–1.000 V unterstützt lange Stringlängen bei gängigen Modultypen.

Asymmetrische Phasenlastabgabe gleicht einphasige Verbraucher netzkonform aus.

KonnektivitätFür Monitoring und Systemintegration verfügt der Wechselrichter serienmäßig über RS485. WLAN‑ und Ethernet‑Anbindung erfolgen über optionale Smart Dongles, alternativ ist auch eine 4G‑Kommunikation möglich. Die Einbindung in das FusionSolar‑Ökosystem erlaubt eine detaillierte Anlagenüberwachung, Fehlerdiagnose und Inbetriebnahme per App. Über kompatible Smart Meter und Energiemanagement‑Komponenten lassen sich Einspeisebegrenzung, Verbrauchsvisualisierung und dynamische Regelstrategien umsetzen, was insbesondere bei Eigenverbrauchs‑ und Speicherprojekten relevant ist.

Schnittstellen & Monitoring

RS485 als Standardschnittstelle für Zähler‑ und Energiemanagement‑Integration.

Optionale Smart Dongles für WLAN, Ethernet oder Mobilfunkanbindung.

Kompatibel mit FusionSolar Portal und App für Inbetriebnahme und Betrieb.

GarantieFür den SUN2000‑6K‑MAP0 gilt eine herstellerseitige Standard‑Produktgarantie von 10 Jahren. Diese deckt Material‑ und Herstellungsfehler ab und ist für die Kalkulation von Wartungs‑ und Ersatzteilrisiken relevant. Voraussetzung ist die fachgerechte Installation gemäß den gültigen technischen Vorgaben und die Nutzung freigegebener Systemkomponenten.

NachhaltigkeitDer Wechselrichter unterstützt nachhaltige Systemkonzepte durch hohe Effizienz und die Möglichkeit, PV‑Erzeugung, Speicher und Lastmanagement in einem Gerät zu bündeln. Das IP66‑Gehäuse und die natürliche Konvektionskühlung kommen ohne aktive Lüfter aus, was den Eigenverbrauch reduziert und die Lebensdauer mechanischer Komponenten erhöht. Huawei setzt bei Verpackung und Logistik zunehmend auf materialreduzierte, faserbasierte Lösungen und verfolgt ein globales Recyclingkonzept für Elektronikkomponenten.

QualitätDas Gerät ist für den dauerhaften Außeneinsatz ausgelegt und erfüllt die Schutzart IP66. Mit Abmessungen von etwa 490 × 460 × 130 mm und einem Gewicht von rund 21 kg ist eine Ein‑Mann‑Montage möglich. Integrierte Schutzfunktionen wie AFCI‑Lichtbogenerkennung, Fehlerstromüberwachung, DC‑Verpolungsschutz sowie AC‑Kurzschluss‑ und Überspannungsschutz unterstützen einen normkonformen und sicheren Anlagenbetrieb. Die geringe Geräuschemission unter 30 dB(A) erlaubt eine flexible Montage, auch in gebäudenahen Bereichen.

Sicherheitsrelevante Merkmale

AFCI und Steckertemperaturüberwachung zur Reduktion von Brandrisiken.

DC‑ und AC‑Überspannungsschutz Typ II bereits integriert.

Natürliche Kühlung ohne Lüfter reduziert Verschleiß und Wartungsaufwand.

ErweiterbarkeitDer SUN2000‑6K‑MAP0 ist systemseitig auf Erweiterungen ausgelegt. Er ist vollständig kompatibel mit Huawei LUNA2000 Hochvolt‑Batteriemodulen und unterstützt modulare Speichergrößen. In Kombination mit dem SmartGuard‑System kann eine dreiphasige Ersatzstromversorgung mit Umschaltzeiten ≤ 20 ms realisiert werden. Zusätzlich ist die Einbindung von Huawei Leistungsoptimierern möglich, wodurch Modul‑Monitoring und flexible Stringplanung unterstützt werden. Diese Erweiterbarkeit erleichtert stufenweise Projektumsetzungen und spätere Systemanpassungen.

Systemintegration

Kompatibel mit Huawei LUNA2000‑S0 und ‑S1 Hochvolt‑Speicherserien.

Backup‑Funktion mit SmartGuard‑63A‑T0 für dreiphasigen Ersatzstrom.

Unterstützung von Huawei DC‑Optimierern für modulbezogene Überwachung.
